Placă în carouri din aluminiu de calitate marine pentru punți, alei și platforme
1. Introducere
Placa în carouri din aluminiu de calitate marină (numită și placa de rulare, placa de caroserie sau placa de diamant) combină o suprafață modelată, anti-alunecare cu rezistența la coroziune și greutatea redusă a aliajelor marine de aluminiu.
Aliajele tipice utilizate pentru plăcile în carouri marine includ 5083, 5086, 5754 și 5052; dintre acestea, 5083 este preferată acolo unde sunt necesare rezistență maximă și rezistență la oboseală și 5754/5052 sunt utilizate acolo unde formabilitatea și costul sunt considerații dominante.
Placa în carouri este specificată pentru punți, pasarele, rampe, scări, platforme de acces și multe aplicații de accesorii, deoarece îmbunătățește siguranța, drenează apa și este ușor de fabricat și reparat.
Principalele compromisuri tehnice sunt rezistența la coroziune față de rezistență, înălțimea modelului față de performanța de alunecare și costul inițial față de costul ciclului de viață.
2. Ce este o placă cu carouri din aluminiu de calitate marină?
A placă în carouri din aluminiu de calitate marine(numită adesea placă de rulare, placă de caroserie sau placă de diamant) este o foaie plată de aluminiu care are un model în relief pe una sau ambele fețe, concepute pentru a oferi tracțiune anti-alunecare, rigidizare locală și o suprafață de mers atractivă/robustă.
Când este descris cagradul maritim, placa este produsă din aliaje, tempere și finisaje selectate și controlate pentru a funcționa fiabil în atmosfere-încărcate de sare, zone de stropire și alte expuneri marine.
Caracteristici definitorii de bază
Suprafata modelata:bare înălțate, diamante sau benzi de rulare rotunjite care măresc frecarea sub picioare și îmbunătățesc rigiditatea la îndoire locală în comparație cu tabla netedă de aceeași grosime.
Aliaje marine:produs din aliaje de aluminiu alese pentru rezistența la apă de mare și performanța structurală (de obicei seria 5xxx, cum ar fi5083, 5086, 5754, 5052).
Călirea și QA:furnizate în temperatură adecvată aplicației (de exemplu, H111/H116 pentru 5083, H22 pentru unele plăci 5754) și însoțite de certificate de testare la moara și, atunci când este necesar, de documentație de clasă-societății.
Finisarea suprafetei si tratamente:disponibil în finisaj de freza, cu acoperiri opționale de conversie, anodizare, grunduri și vopsea sau acoperiri antiderapante aplicate pentru durabilitate și siguranță sporite.
Aliaje obișnuite din plăci în carouri de aluminiu de calitate marină
Placile în carouri din aluminiu de calitate marin sunt cel mai frecvent produse dinAliaje aluminiu-magneziu din seria 5xxx-, care nu pot fi tratate termic--și sunt cunoscute pentru rezistența lor excelentă la coroziune în medii bogate-clorurii.
| Denumirea aliajului EN / ISO | Echivalent AA (ASTM). | Temperament tipic | Caracteristici cheie | Utilizare marină tipică |
|---|---|---|---|---|
| EN AW-5083 | AA 5083 | H111 / H116 / H321 | Rezistență ridicată, rezistență excelentă la coroziune la apă de mare, performanță bună la oboseală | Punți grele-, nave comerciale, platforme offshore |
| EN AW-5086 | AA 5086 | H111 | Rezistență la coroziune foarte bună, rezistență puțin mai mică decât 5083, sudabilitate bună | Structuri de carenă, punți, bărci de lucru |
| EN AW-5754 | AA 5754 | H22 / H114 | Rezistență medie, formabilitate excelentă, rezistență bună la coroziune | Punți pentru ambarcațiuni mici, suprastructuri, platforme de acces |
| EN AW-5052 | AA 5052 | H32 / H34 | Rezistență bună la coroziune, ductilitate ridicată, formare ușoară | Pasarele, punți interioare, rezervoare, componente marine-ușoare |
Nota:Aliaje precum 5083 și 5086 sunt adesea necesare pentrunave clasificatedatorită rezistenței lor mai mari și rezistenței la oboseală, în timp ce 5754 și 5052 sunt favorizate pentrurentabilitate și performanță de formareîn aplicații structurale non-primare.
Modele și forme tipice de suprafață
Placa în carouri din aluminiu de calitate marine este furnizată cu diferite modele de benzi de rulare, în funcție de cerințele funcționale și de siguranță:
Model de diamante/pastile– design universal-anti-alunecare
Model cu 3 bare / 5 bare– prindere direcțională, potrivită pentru rampe și sarcini rulante
Bandă de rulare rotundă sau de pietriș– profil mai jos, confortabil sub picioare, mai ușor de curățat
Plăcile sunt de obicei modelateo singură față, cu reversul rămânând neted pentru a facilita sudarea, lipirea sau instalarea.
Dimensiuni tipice și caracteristici fizice
Interval de grosime:aproximativ0,8 mm până la 12 mm
Grosimi comune ale punții: 2,0 – 8,0 mm
Lățimi standard:1000 mm, 1250 mm, 1500 mm, până la 2500 mm
Densitate:~2,66–2,70 g/cm³ (în funcție de aliaj)
Înălțimea modelului:de obicei0,5–3,0 mm, în funcție de grosimea plăcii și tipul de model
3. Proprietățile plăcilor în carouri din aluminiu de calitate marine
Compoziție chimică
| Element (% în greutate) | 5083 | 5086 | 5754 | 5052 |
|---|---|---|---|---|
| Aluminiu (Al) | Echilibru | Echilibru | Echilibru | Echilibru |
| magneziu (Mg) | 4.0 – 4.9 | 3.5 – 4.5 | 2.6 – 3.6 | 2.2 – 2.8 |
| Mangan (Mn) | 0.4 – 1.0 | 0.2 – 0.5 | 0.3 – 0.5 | 0.1 – 0.5 |
| Siliciu (Si) | Mai mic sau egal cu 0,40 | Mai mic sau egal cu 0,40 | Mai mic sau egal cu 0,40 | Mai mic sau egal cu 0,25 |
| Fier (Fe) | Mai mic sau egal cu 0,40 | Mai mic sau egal cu 0,40 | Mai mic sau egal cu 0,40 | Mai mic sau egal cu 0,40 |
| Crom (Cr) | 0.05 – 0.25 | Mai mic sau egal cu 0,25 | Mai mic sau egal cu 0,30 | Mai mic sau egal cu 0,15 |
| Cupru (Cu) | Mai mic sau egal cu 0,10 | Mai mic sau egal cu 0,10 | Mai mic sau egal cu 0,10 | Mai mic sau egal cu 0,10 |
| Zinc (Zn) | Mai mic sau egal cu 0,25 | Mai mic sau egal cu 0,25 | Mai mic sau egal cu 0,20 | Mai mic sau egal cu 0,10 |
| Titan (Ti) | Mai mic sau egal cu 0,15 | Mai mic sau egal cu 0,15 | Mai mic sau egal cu 0,15 | Mai mic sau egal cu 0,15 |
Proprietăți mecanice
Proprietățile mecanice variază în funcție de aliaj, temperatură și grosime. Tabelul de mai jos oferă intervale tipice de inginerie pe care le puteți utiliza pentru proiectarea preliminară și comparație. Specificați întotdeauna valorile minime garantate pe desene și solicitați MTC-uri.
| Aliaj și temperament tipic | 0,2% Dovadă / Randament (MPa) | Tensiune maximă (UTS, MPa) | alungire (%) | Duritate Brinell (HB) |
|---|---|---|---|---|
| 5083 H111 / H116 | 115 – 150 | 275 – 350 | Mai mare sau egal cu 10 – 16 | ~70 – 85 |
| 5086 H111 | 110 – 135 | 260 – 320 | Mai mare sau egal cu 10 – 15 | ~65 – 80 |
| 5754 H22 / H114 | 120 – 185 (H22 variază) | 220 – 290 | 7 – 15 | ~55 – 70 |
| 5052 H32 / H34 | 70 – 170 (depinde de temperament) | 200 – 270 | 8 – 20 | ~45 – 60 |
4. Fabricare și prelucrare
Căile de producție
Placă de bază-laminată la cald și-la rece:rute comune de plecare. Modelul în carouri se formează prin trecerea foii între role profilate sau prin presare/embosare. Pentru plăci mai groase, modelarea se poate face în timpul rulării la cald.
Controlul temperaturii:după modelare, foile pot fi eliberate de tensiuni sau lăsate în temperatură; unele aplicații folosesc recoacere parțială (familia H2x) pentru formabilitate îmbunătățită.
Dimensiuni și grosimi tipice
Grosimea plăcii marine în carouri variază de obicei de la0,8 mm până la 12 mmsau mai multe; gradele tipice ale punții sunt de 2–8 mm, în funcție de aplicație și dimensiunea vasului. Lățimile și lungimile plăcilor variază în funcție de freză (dimensiuni comerciale standard: 1000–2500 mm lățime, lungimi tăiate la comandă). ﹙Dimensiunile furnizorilor variază în funcție de regiune și stocul de morii.﹚
Tehnici de fabricație
Tăiere:forfecare, plasmă, laser sau jet de apă (jet de apă util pentru a evita deformarea căldurii).
Îndoire/formare:modelul reduce întinderea foii în direcția modelului - razele de îndoire a planului în consecință și, acolo unde este nevoie de formare precisă, luați în considerare formarea înainte de gofrare.
Sudare:se aplică procese standard de aluminiu (MIG/TIG, frecare-agitare); utilizați fire de umplutură Al-Mg adecvate și gestionați intrarea de căldură pentru a controla moliciunea HAZ.
Finisarea suprafetelor si tratamente
Finisare moara:comun; oferă rezistență la coroziune, dar poate necesita acoperire pentru protecție suplimentară la abraziune.
Acoperiri de conversie / sisteme de grunduire și vopsea:recomandat înainte de acoperire în medii marine expuse. Acoperirile antiderapante sau aditivii de granulație pot fi aplicate acolo unde modelul singur nu îndeplinește cerințele de aderență.
5. Avantajele plăcii cu carouri din aluminiu de calitate marină
Ușoare și{0}}economisitoare de energie
Datorită densității sale scăzute, utilizarea plăcilor în carouri din aluminiu de calitate marine poate reduce semnificativ greutatea carenei.
Datele arată că înlocuirea plăcilor din oțel în carouri cu cele din aluminiu poate reduce greutatea structurală cu 20-30%, reducând astfel pescajul navei, îmbunătățind stabilitatea și mărind capacitatea de încărcare.
Rezistență excelentă la coroziune
Pelicula densă de pasivare Al₂O₃-MgO formată pe suprafața aliajelor din seria 5xxx poate rezista eficient la eroziunea ionilor de clorură de apă de mare.
După 288 de ore de testare cu pulverizare cu sare neutră (ASTM B117), rata medie de coroziune a aliajului 5083 este de 0,015 g·m⁻²·h, care este mult mai mică decât cea a oțelului obișnuit.
Durata sa de viață în medii marine poate ajunge la 15-25 de ani, iar costul de întreținere în perioada de serviciu este cu 18-22% mai mic decât cel al structurilor din oțel.
Beneficii economice și de mediu
Deși prețul unitar al plăcilor maritime de aluminiu (42.000 RMB/tonă) este de 3-5 ori mai mare decât al oțelului pentru nave (8.500 RMB/tonă), costul total de construcție crește doar cu 5,8% datorită optimizării structurale și a reducerii orelor de lucru pentru sudare.
În ceea ce privește protecția mediului, este 100% reciclabil, economisind 95% din energie în comparație cu producția de aluminiu primar, în conformitate cu obiectivul de neutralitate carbon al industriei maritime globale.
Procesare și aplicare versatilă
Acceptă tăierea cu laser, tăierea cu jet de apă și alte procese și poate fi personalizat în diferite dimensiuni și forme.
Designul modelului poate fi ajustat în funcție de scenariile de aplicare (romant pentru anti-alunecare, linte pentru decor), satisfacând nevoile diferitelor componente marine.
6. Aplicații în industria maritimă
Placa în carouri din aluminiu de calitate marină este utilizată pe scară largă în sectoarele marine și offshore datorită lorperformanță anti-alunecare, rezistență la coroziune, ușurință și ușurință de fabricare.
Aplicațiile lor variază de la structurile punții primare până la componente secundare de siguranță și acces pe nave de toate dimensiunile.
Punți și alei
Punțile principale și punțile meteorologice:Aliajele selectate, cum ar fi 5083 sau 5086, oferă suficientă rezistență și rezistență la oboseală pentru traficul pietonal, încărcăturile echipamentelor și încărcăturile moderate ale vehiculului.
Pasarele de serviciu:Plăcile în carouri asigură deplasarea în siguranță a echipajului în condiții umede sau uleioase, în special în căile de acces la sala mașinilor și rutele de întreținere.
Pasarele și platforme de îmbarcare:Construcția ușoară reduce efortul de manipulare, menținând în același timp integritatea structurală.
Notă de proiectare:Grosimea de obicei variază de la3–8 mmîn funcție de deschidere, sarcină și distanța dintre rigidizări.
Scări, rampe și sisteme de acces
Treptele scărilor și scări:Modelele înălțate reduc riscul de alunecare și cădere în medii umede sau expuse.
Rampe:Folosit pentru încărcarea vehiculelor, transferul mărfurilor sau îmbarcarea pasagerilor, în special pe feriboturi și bărci de lucru.
Căi de evacuare:Suprafețele antiderapante sunt esențiale pentru respectarea reglementărilor de siguranță maritimă.
Notă de proiectare:Modelele direcționale (de exemplu, 3-bar sau 5-bar) sunt adesea preferate pe rampe pentru a îmbunătăți aderența pe direcția de deplasare.
Suprastructuri și Platforme
Acoperișuri timonerie și punți de acces:Plăcile ușoare reduc greutatea-superioară și ajută la menținerea stabilității navei.
Platforme de echipamente:Potrivit pentru montarea troliurilor, pompelor, compresoarelor și echipamentelor de navigație.
Platforme offshore și de coastă:Folosit pentru pasarele și platformele de service unde rezistența la coroziune și siguranța sunt esențiale.
Avantaj de inginerie:Masa redusă în locații înalte îmbunătățește stabilitatea generală a navei și comportamentul de rulare.
Pardoseli interioare și zone utilitare
Camerele motoarelor:Rezistent la ulei, combustibil și substanțe chimice de curățare; ușor de curățat și inspectat.
Spații de mașini:Rezistă la vibrații, traficul pietonal și sculele căzute mai bine decât multe pardoseli polimerice.
Cale de marfă și încăperi de depozitare:Oferă o suprafață robustă de mers fără a necesita tratamente suplimentare pentru podea.
Alegerea materialului:Aliaje precum5754 sau 5052sunt adesea selectați pentru aceste aplicații datorită formabilității bune și eficienței costurilor.

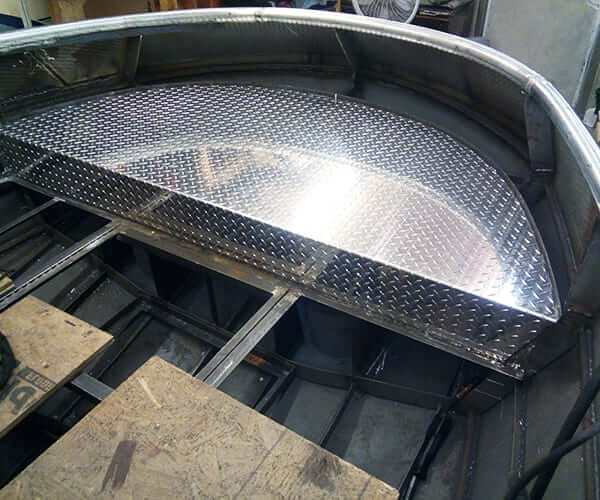

Ambarcațiuni mici, iahturi și bărci de lucru
Cabinele și punțile de la pupa:Popular în bărci de pescuit, ambarcațiuni de patrulare și bărci de agrement.
Bărci licitatoare și platforme RIB:Plăcile ușoare îmbunătățesc manevrarea și reduc efortul de lansare/recuperare.
Suprafețe de scule și depozitare:Suprafețe durabile pentru utilizare intensă în nave comerciale de pescuit și de serviciu.
Avantaj practic:Combinația de aspect și performanță face ca placa în carouri să fie potrivită atât pentru zonele funcționale, cât și pentru cele vizibile.
Aplicații maritime offshore și industriale
Instalații eoliene și petroliere și gaze offshore:Pasarele, treptele scărilor și platformele de serviciu expuse la atmosfere marine agresive.
Docuri plutitoare și pontoane:Suprafețe ușoare, rezistente la coroziune-pentru traficul pietonal.
Șantier naval și infrastructură portuară:Platforme temporare, alei de întreținere și rampe de acces.
Concentrare pe performanță:Rezistența la coroziune și ușurința înlocuirii sunt factori cheie în aceste medii.
7. Comportamentul la coroziune în mediile marine
Rezistenta generala la coroziune
Aliajele marine Al-Mg formează o peliculă de oxid pasiv care oferă o rezistență foarte bună la apa de mare și atmosferele marine.
Cu detalii bune (drenaj, vopsire, izolație de la metale diferite) au rezultate bune de zeci de ani.
Riscuri de coroziune galvanică și crevată
Cuplaj galvanic:aluminiul este anodic față de cupru, alamă și multe oțeluri inoxidabile - izolează suprafețele de contact cu garnituri, șaibe sau acoperiri și evită contactul electric direct.
Coroziunea în crăpături:umplerea crăpăturilor cu resturi și sare accelerează proiectarea atacului local - pentru drenaj și acces pentru curățare.
Zone de sudare:Înmuierea HAZ nu reduce neapărat rezistența la coroziune, dar curățarea slabă a stropilor de sudură sau a fluxului prins poate provoca coroziune locală - curățați și acoperiți după caz.
Inspecția regulată, anozii de sacrificiu acolo unde este necesar și detaliile prudente reduc la minimum riscul de coroziune.
8. Standarde și specificații
Standardele și referințele comune pentru plăcile în carouri de aluminiu includ:
ASTM B632- Specificații pentru aluminiu-Plăci, tablă și benzi din aliaj de magneziu pentru barcă și marin (variante în carouri/benzi de rulare) (deseori la care se face referire pentru temperatură și cerințe de testare).
Standarde EN/ISOpentru cerințele chimice și mecanice ale aliajului de aluminiu (de exemplu, desemnări EN AW, seria EN 485 pentru tablă/plăci).
Aprobarile societatii de clasa(DNV, ABS, Lloyd's) în cazul în care plăcile sunt utilizate în nave clasificate sau structuri offshore - acestea pot necesita certificate, trasabilitate și temperatură specifică (de exemplu, 5083 H116).
9. Specificații plăci în carouri din aluminiu de calitate marin Huawei
Exemplu de specificație
Nume produs:Placă cu carouri din aluminiu de calitate marine (exemplu: seria „Huawei”)
Opțiuni de aliaj:EN AW-5083, EN AW-5086, EN AW-5754, EN AW-5052 - cumpărătorul trebuie să specifice.
Temperament tipic:H111 / H116 pentru 5083; H22 pentru 5754; H32/H34 pentru 5052 (după cum este necesar pentru formare).
Interval de grosime:0,8 mm – 12 mm (gabaritele stocate comune: 1,2, 1,5, 2,0, 3,0, 4,5, 6,0 mm).
Tip model:3 bare / 5 bare / diamant (cumpărătorul trebuie să specifice modelul și înălțimea barei).
Dimensiuni standard:lățime 1000–2500 mm, lungimi tăiate la comandă.
Finisarea suprafeței:finisaj moara; opțional anodizare sau grund + vopsea.
Minime mecanice (exemplu):vezi tabelul de mai jos (furnizorul trebuie să furnizeze MTC).
5083 H111: Efort de rezistență Mai mare sau egal cu 125 MPa; UTS 275–350 MPa; alungire Mai mare sau egală cu 10%.
5754 H22: Tensiune de proba ~130–185 MPa; UTS 220–290 MPa; alungire Mai mare sau egală cu 7–12%.
Documentare:Certificatul de testare la fabrică (EN 10204 / 3.1 sau echivalent) este necesar pentru fiecare căldură/lot.
Certificari (optional):Aprobare DNV / ABS / Lloyd's / BV la cerere.
Ambalare:paletizat cu intercalare de protecție; inhibitori de coroziune aplicați pentru expedierile de export.
10. Comparații cu alte materiale
Placa în carouri de aluminiu de calitate marină este comparată în principal cu oțelul navelor, fibra de sticlă (FRP) și oțelul inoxidabil în aplicații marine, cu următoarele performanțe și diferențe economice:
| Indicatori de performanță | 5083 Placă din aluminiu în carouri | Placă în carouri din oțel de navă | Placa FRP | Placă din oțel inoxidabil 316L |
| Densitate (g/cm³) | 2.68 | 7.85 | 1.8-2.0 | 7.98 |
| Rezistența la tracțiune (MPa) | 315-355 | 400-500 | 150-200 | 515-550 |
| Durată de viață (ani) | 15-25 | 8-12 (este nevoie de anti-coroziune obișnuită) | 10-15 (dispus la îmbătrânire) | 20-30 |
| Preț unitar (RMB/tonă) | 42,000 | 8,500 | 35.000 (în echivalent în greutate) | 180,000 |
| Costul anual de întreținere (raport) | 1,0 (valoare de referință) | 5.2 (inclusiv antirugină și anti-coroziune) | 2.8 (inclusiv repararea acoperirii) | 1.2 (întreținere redusă) |
| Rezistență la coroziune (ASTM B117 288h) | Excelent (rată de coroziune mai mică sau egală cu 0,015 g·m⁻²·h) | Slab (supus la coroziune prin pitting) | Bun (rezistent la pulverizarea cu sare, dar predispus la îmbătrânire{0}) | Excelent (rezistent la coroziune, fără sâmburi) |
| Coeficientul de frecare umed (ASTM D1894) | Mai mare sau egal cu 0,6 (model-îmbunătățit) | ≈0,5 (model predispus la deteriorarea ruginii) | ≈0,45 (suprafață predispusă la uzură) | ≈0,55 (dificultate mare în procesarea modelelor) |
| Sudabilitate | Excelent (compatibil cu sudarea MIG/TIG) | Bun (procedee convenționale de sudare) | Echitabil (sunt necesare procese speciale de lipire/sudare) | Excelent (dar costuri ridicate de sudare) |
| Coeficient de greutate redusă (tărie/densitate) | 117.5-132.5 | 51.0-63.7 | 75.0-111.1 | 64.5-68.9 |
11. Concluzie
Placa în carouri din aluminiu de calitate marine nu este doar un produs de pardoseală; este un sistem de inginerie-de înaltă performanță care oferă o soluție cu mai multe-fațete la provocările de bază ale mediului marin.
Combină cu măiestrie funcția de siguranță esențială a rezistenței la alunecare cu beneficiile structurale ale rezistenței ridicate, avantajele economice ale întreținerii reduse și câștigurile de performanță ale ușurării.
Pentru orice arhitect naval sau constructor naval care urmărește să creeze o navă sigură, durabilă și eficientă, specificația unei plăci cu carouri din aluminiu de calitate marine certificată este o investiție fără echivoc și inteligentă în calitate și longevitate.
Întrebări frecvente
Î1 - Ce aliaj ar trebui să aleg pentru o punte de feribot supusă traficului de vehicule grele?
R: Se preferă 5083 sau 5086 cu temperatură adecvată (H116 etc.) cu grosimea dimensionată în funcție de încărcăturile vehiculului și de amprenta roților; aceste aliaje au UTS mai mare și rezistență superioară la oboseală.
Î2 - Placa în carouri poate fi sudată pe o placă plată dintr-un aliaj diferit?
R: Da, dar selectați metal de umplutură compatibil și luați în considerare potențialele galvanice. Evitați cuplarea directă a aluminiului cu cupru/alama; utilizați garnituri sau acoperiri izolatoare.
Î3 - Cum specific performanța anti-alunecare?
R: Specificați tipul de model, înălțimea barei și datele de testare (de exemplu, coeficientul de frecare în condiții de umezeală/unsoare) și confirmați cu mostrele furnizorului.
Î4 - Ce testare și documentație ar trebui să solicit?
R: Certificat de testare la fabrică (EN 10204 3.1 sau echivalent), analiză chimică, rezultate ale testelor mecanice și certificate de societate de clasă, dacă sunt instalate pe nave clasificate.
Î5 - Cât durează de obicei placa cu carouri din aluminiu marin?
R: Cu selecția corectă a aliajului, detalierea (drenarea și izolarea de metale diferite) și acoperirile acolo unde este necesar, sunt tipice decenii de funcționare; ciclul de viață depinde de severitatea expunerii și de uzura mecanică.
